架設 Raspberry Pi 4 以 SSD 起動

Raspberry Pi 必須要以 SD 卡啟動,至少就目前來說是這樣。我希望它能以 SSD 作為主要儲存媒體。要達到這個目的,需要做一點修改。以下是在 macOS Catalina 的步驟。


首先,到 https://ubuntu.com/download/raspberry-pi 下載 Ubuntu 18.04 64-bit 版本。把影像檔以 balenaEtcher 分別燒錄到 SD 卡及 SSD。在 Terminal 輸入 lsusb。把 SSD 以 USB 接上電腦,然後再輸入:
$ lsusb
查看多出來的一行的 SSD 的編號。如上圖所示,我的 SSD 編號是 152d:0583,把它記錄下來。插入 SD 卡,打開 /nobtcmd.txt。把「root=LABEL=writable」改為「root=/dev/sda2」。如果使用的是非 ORICO 連接合,則需要在行首輸入「usb-storage.quirks=152d:0583:u 」,那是剛才得到的 SSD 編號。這是告知 Raspberry Pi 啟動的裝置是 SSD。


把 SD 卡和 SSD 都接上 Raspberry Pi 4,然後開機。當成功運行後,輸入:
$ findmnt -n -o SOURCE /
如果顯示 /dev/sda2 代表了正在使用 SSD 作為主要儲架媒體。再以:

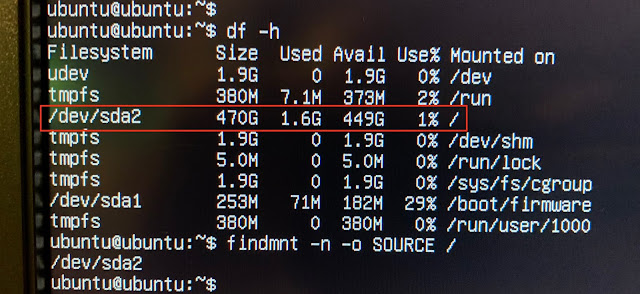

$ df -h
觀看 SSD 的大小。我的 SSD 是 512GB,看到哪個 470G 就是了。

參考:
https://krdesigns.com/articles/raspberry-official-ubuntu-18.04.04-bootable-from-USB-SSD-drive
https://jamesachambers.com/raspberry-pi-4-usb-boot-config-guide-for-ssd-flash-drives/
